某光伏电站预警监控系统运行状态报告

（2023年12月1日-2024年3月7日）

本报告针对光伏电站预警监控系统在2023年12月1日-2024年3月7日（共98日）期间运行状态进行统计分析。

总体运行情况

2023年12月1日-2024年3月7日期间，未发生实际储能系统故障/停机或相关修票信息。

详细情况

整体情况

2023年12月1日-2024年3月7日期间，电站储能系统实际未发现故障，预警监控系统未发现告警。两期共24个电堆中21个堆一致性良好，电堆2#1-1、3#2-2和4#1-2在特定时间段内发现有一致性降低现象发生。

电堆复杂度在合理范围内波动，区间为一期电堆(0,26],二期电堆(0,23].

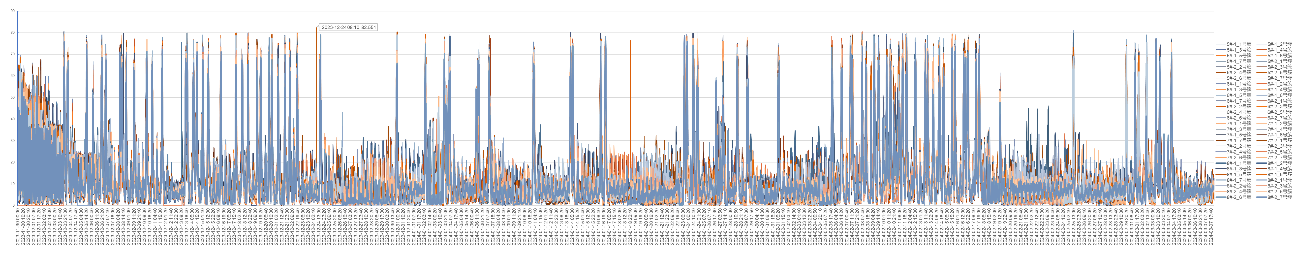

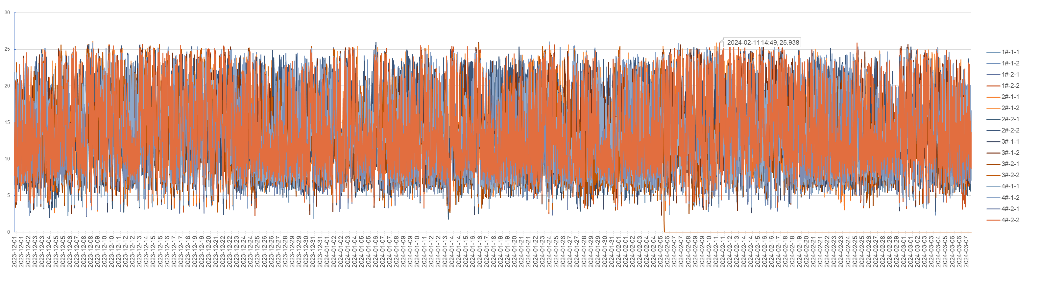

(a) 一期电堆

(b) 二期电堆

图表 1 电堆复杂度统计汇总

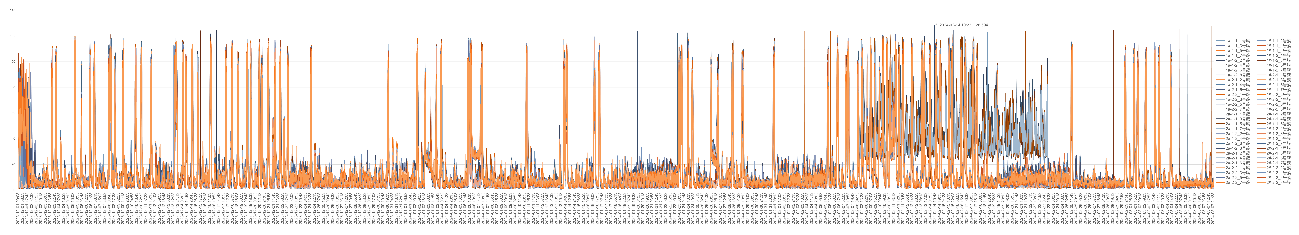

簇复杂度活跃处与充放电时间吻合，即充放电时系统活跃，复杂度上升；待机状态簇复杂度处于低位。

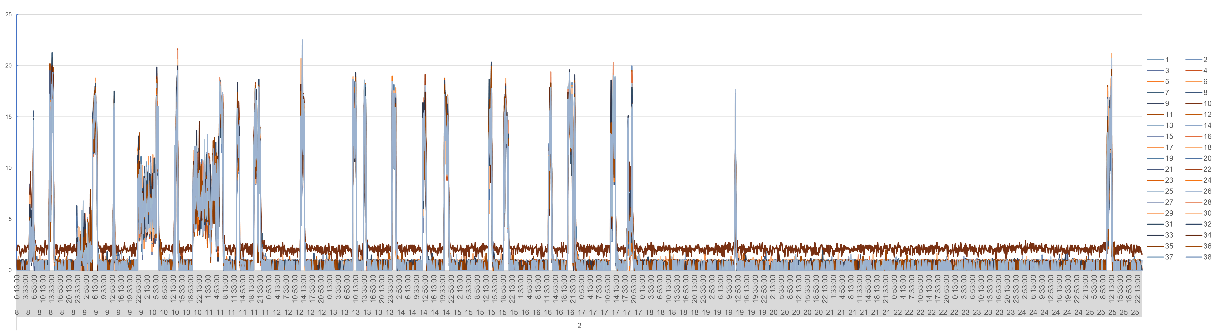

图表 3 电簇复杂度统计汇总

模块复杂度随系统状态改变呈现明显变化，运行状态良好的21个电堆中模块复杂度变化基本保持同步，与充放电记录匹配。两期模块复杂度范围（一期（0,25）,二期(0,60)）不同是由于两期电池模块结构和测点不同引起。

异常情况

在对模块复杂度分析中发现，2#1-1堆在2.8-2.23期间，3#2-2堆和4#1-2堆在1.26-2.5期间虽然复杂度保持在正常范围内，但一致性较差。

2#1-1

2#1-1堆在2.8-2.23期间模块复杂度一致性明显降低。为避免环境因素或控制影响，选取同舱电堆2#1-2中同位置电簇模块复杂度进行对比，可明显看出在相同时间内2#1-1堆4号簇各模块充放电时段波峰幅度同正常工作状态基本一致，但待机状态下系统仍活跃在较高水平。

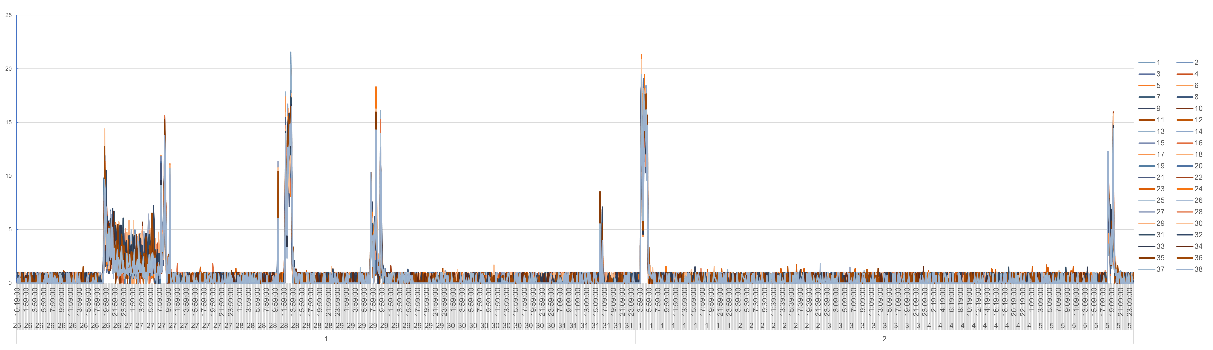

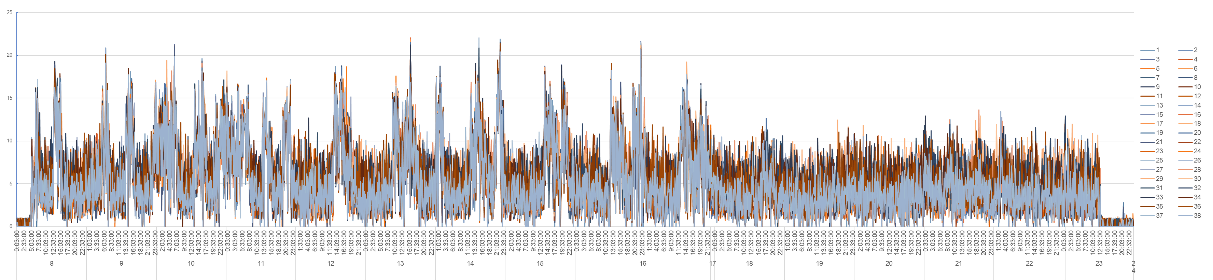

图表 4 2#1-1堆4号簇2024.2.8-2024.2.23各模块复杂度统计

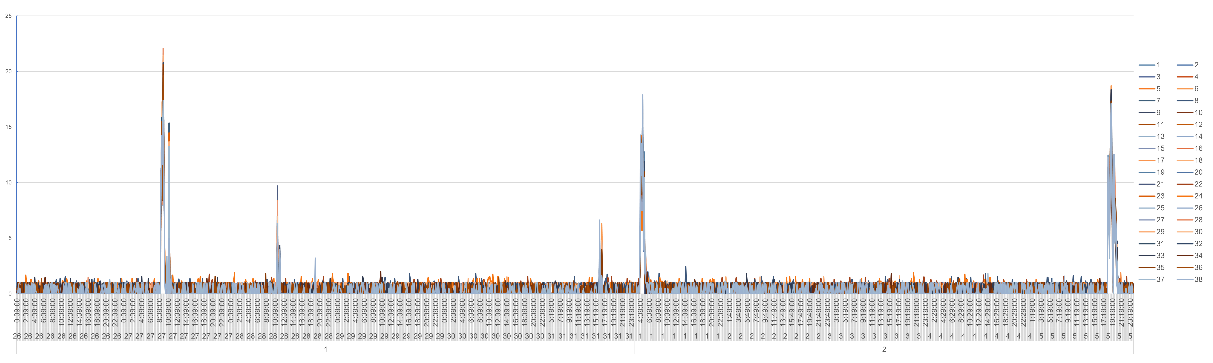

图表 5 2#1-2堆4号簇2024.2.8-2024.2.2各模块复杂度统计

3#2-2

3#2-2堆2024.1.26-2.5期间模块复杂度一致性较差，待机状态复杂度活跃度远远高于同期其他电堆，系统存在潜在异常风险。

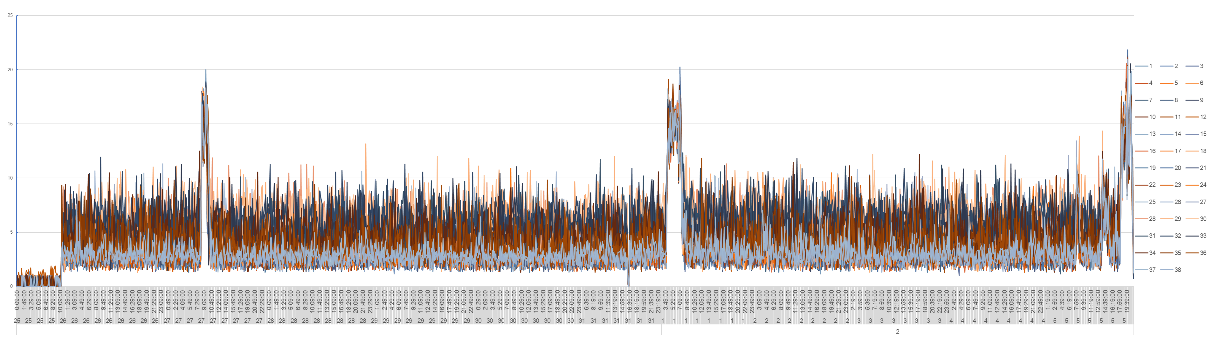

图表 6 3#2-2堆1号簇各模块24.1.25-2.5复杂度汇总

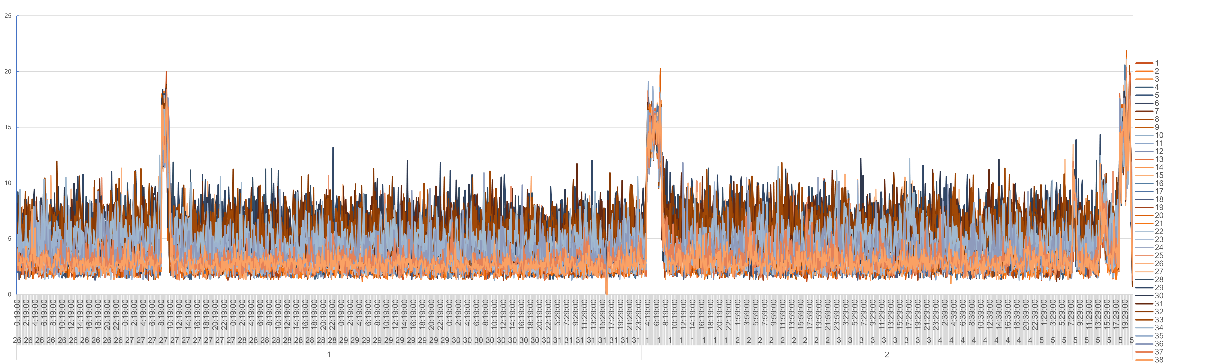

图表 7 3#2-1堆1号簇各模块24.1.25-2.5复杂度汇总

4#1-2堆

2024.1.26-2.5期间，4#1-2堆模块复杂度一致性较差。以1号簇为例，各模块复杂度变化紊乱，无明显周期性变化，与实际充放电记录无法匹配。同比4#1-1堆1号簇可明显分辨充放电明显周期，待机时复杂度明显低于充放电时期。

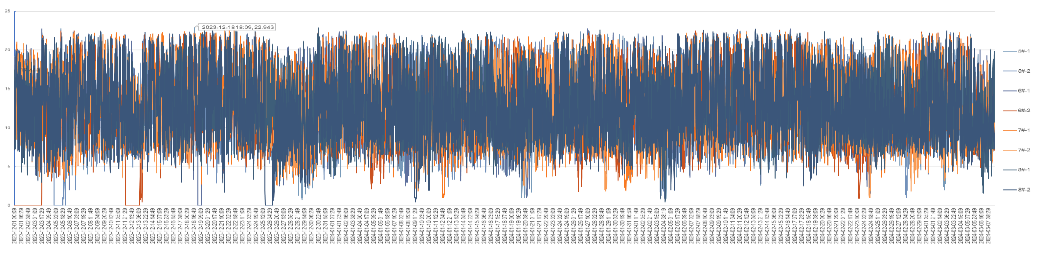

图表 9 4#1-2堆1号簇2024.1.26-2.5模块复杂度汇总

图表 8 4#1-1堆1号簇2024.1.26-2.5模块复杂度汇总

结论

复杂度历史观测发现2023年12月1日-2024年3月7日期间，电站储能系统运行稳定，无异常发生。

一期、二期共24个电堆中21个电堆一致性高，状态良好，电堆2#1-1连续16天（2024.2.8-2.23）状态不稳定，3#2-2和4#1-2不稳定状态11天（2024.1.26-2.5），有潜在异常风险，建议增加巡检频次。
